X/B系列摆线针轮减速机

产品概述：

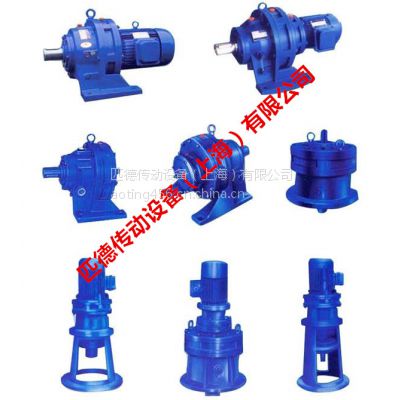

  X/B摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的设备。
结构与原理：
摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。
当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
性能特点：
1、摆线减速机减速比大，效***：一级传动减速比为9~87，双级传动减速比为 121～5133，多级组合可达数万，且针齿啮合系套式滚动摩擦， 啮合表面无相对滑动，故一级减***率达94%。
2、针轮减速机运转平稳，噪音低：在运转中同时接触的齿对数多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音小。
3、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理 （HRC58-62），再精磨而成，且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付，磨擦系数小，使啮合区无相对滑动，磨损 极小，所以经久耐用。
4、结构紧凑，体积小：与同功率的其它减速机相比，重量体积 小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上， 以获得尽可能小的尺寸。
技术参数：
功 率：0.37KW～55KW
转 矩：150N·m～20000N·m
传动比：单级：9-87   双级：121-7569    三级：2057-658503
各系列单级机型号对照表：

安装要求：
1、在摆线减速机的输出轴上加装联轴器、皮带轮、链轮等联结件时不允许采用直接捶击方法，因该减速机的输出轴结构不能承受轴向的捶击力，可用轴端螺孔旋入螺钉压入联结件。
2、输出轴及输入轴的轴径选用GB1568-79配合。
3、减速机上的吊环螺钉只限起吊减速机用。
4、在基础上安装减速机时，应校准减速机的安装中心线标高，水平度及其相连部分的相关尺寸。校准装动轴的同心度不应超过联轴器所允许的范围。
5、减速机校准时，可用钢制垫块或铸铁垫块进行，垫块在高度方面不超过三块，也可用契铁进行，但减速机校准后应换入平垫块。
6、垫块的配置应避免引起机体变形，应按基础螺栓两边对称排列，其相互距离能足够使水浆在灌溉时自由流通。
7、水泥浆的灌溉应密实，不可有气泡、空隙和其他缺陷。
使用条件：
1、摆线针轮减速机允许使用在连续工作制的场合，同时允许正、反两个方向运转。部分型号摆线针轮减速机只允许单方向旋转。
2、输入轴的转速额定转数为1500转/分，在输入功率大于18.5千瓦时建议采用960转/分的6极电机配套使用。
3、卧式安装摆线针轮减速机的工作位置均为水平位置。在安装时的水平倾斜角一般小于15°。在超过15°时应采用其他措施***润滑充足和防止漏油。
4、摆线针轮减速机的输出轴不能受较大的轴向力和径向力，在有较大轴向力和径向力时须采取其他措施。
润 滑：
1、卧式摆线减速机在正常情况下采用油池润滑，油面高度保持在视油窗的中部即可，在工作条件恶劣，环境温度处于高温时可采用循环润滑。
2、摆线针轮减速机在常温下一般选用40#或50#机械油润滑，为了提高减速机的性能、延长摆线针轮减速机的使用寿命，建议采用70#或90#极压齿轮油，在高低温情况下工作时也可应重新考虑润滑油。
3、立式安装行星摆线针轮减速机要严防油泵断油，以避免减速机的部件损坏。
4、加油时可旋开机座上部的通气帽即可加油。放油时旋开机座下部的放油塞，即可放出污油。该减速机出厂时内部无润滑油。
5、次加油运转100小时应更换新油，（并将内部污油冲干净）以后再连续工作，每半年更换一次（8小时工作制），如果工作条件恶劣可适当缩短换油时间，实践证明减速机的经常清洗和换油（如3-6个月）对于延长减速机的使用寿命有着重要作用。在使用过程中应经常补充润滑油。
6、出厂的减速机已加润滑油脂，每六个月更换一次。油脂采用二硫化铝-2#或2L-2#锂基润滑油脂。
